DYTZ型整體直式電液推桿技術參數選型表
型號 | 額定輸出力（Kgf） | 額定速度（mm/s）（特殊速度可定制） | 電機型號 | 行程制造范圍 | 速度制造范圍 | |||
推力 | 拉力 | 推速 | 拉速 | （kw） | （mm） | （mm） | ||
DYTZ | 450 | 450 | 300 | 45/70/115/160 | 65/100/145/200 | 0.55/0.75/0.75/1.1 | 5-1000 | 5-250 |
750 | 750 | 500 | 30/45/70/100 | 43/65/100/165 | 0.55/0.75/1.1/1.1 | 5-1500 | 5-170 | |
1000 | 1000 | 700 | 30/45/70/100 | 43/65/100/145 | 0.75/1.1/1.5/2.2 | 5-1500 | 5-170 | |
1750 | 1750 | 1300 | 30/45/70/100 | 43/65/100/145 | 0.75/1.5/2.2/3.0 | 5-1500 | 5-170 | |
2500 | 2500 | 1900 | 24/36/60/97 | 36/53/90/144 | 1.1/1.5/2.2/3.0 | 5-2000 | 5-150 | |
3000 | 3000 | 2200 | 18/27/45/70 | 27/40/68/108 | 1.1/1.5/2.2/3.0 | 5-2500 | 5-110 | |
4000 | 4000 | 3000 | 14/35/55/70 | 21/53/85/108 | 1.1/2.2/3.0/4.0 | 5-2500 | 5-85 | |
5000 | 5000 | 3800 | 18/30/48/60 | 23/39/63/78 | 1.5/2.2/3.0/4.0 | 5-2500 | 5-75 | |
6000 | 6000 | 4500 | 18/30/48/60 | 23/39/63/78 | 1.5/3.0/4.0/5.5 | 5-3000 | 5-75 | |
8000 | 8000 | 6500 | 10/18/25/38 | 13/23/33/47 | 1.5/2.2/3.0/4.0 | 5-3000 | 5-50 | |
10000 | 10000 | 8100 | 8/14/20/30/39 | 10/17/25/37/48 | 1.5/2.2/3.0/4.0/5.5 | 5-3000 | 5-39 | |
15000 | 15000 | 11500 | 7/12/19/24/30 | 8/14/22/28/36 | 1.5/3.0/4.0/5.5/7.5 | 5-3000 | 5-30 | |
20000 | 20000 | 16000 | 5.5/9.5/15/19/23 | 6.5/11/18/22/27 | 2.2/3.0/4.0/5.5/7.5 | 5-3000 | 5-23 | |
選用DYTZ型整體直式電液推桿您需要了解：
1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。
2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。
3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。
4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。
DYTZ型整體直式電液推桿外形尺寸及安裝尺寸
整體直式電液推桿 | 注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！ | |||||||||||||||||
型號 | 外形尺寸（mm） 注：表中均為推桿縮回狀態尺寸，S為行程 | 安裝尺寸（mm） 注：電機相關尺寸根據電機型號及實物定 | ||||||||||||||||
Lc | Lc1 | L | L1 | L2 | L3 | L4 | d | d1 | d2 | d3 | D | D1 | D2 | M | N | B | ||
DYTZ | 450 | 373+S | 670+S | 785+S | 24 | 30 | 245 | 246 | Φ20 | 18 | Φ40 | Φ12 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 |
750 | 373+S | 689+S | 844+S | 30 | 45 | 248 | 246 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1000 | 373+S | 710+S | 865+S | 30 | 45 | 248 | 261 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1750 | 373+S | 735+S | 890+S | 30 | 45 | 254 | 286 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ195 | 225 | 165 | 150 | |
2500 | 373+S | 735+S | 890+S | 30 | 45 | 254 | 286 | Φ30 | 25 | Φ60 | Φ20 | Φ159 | Φ200 | Φ195 | 242 | 182 | 150 | |
3000 | 383+S | 769+S | 944+S | 40 | 50 | 260 | 316 | Φ30 | 30 | Φ70 | Φ30 | Φ159 | Φ250 | Φ215 | 242 | 182 | 150 | |
4000 | 383+S | 788+S | 963+S | 40 | 50 | 260 | 316 | Φ40 | 30 | Φ70 | Φ30 | Φ159 | Φ250 | Φ215 | 242 | 182 | 150 | |
5000 | 383+S | 798+S | 973+S | 40 | 50 | 263 | 316 | Φ40 | 30 | Φ70 | Φ30 | Φ180 | Φ250 | Φ215 | 290 | 210 | 150 | |
6000 | 388+S | 798+S | 986+S | 42.5 | 55 | 263 | 316 | Φ50 | 35 | Φ75 | Φ35 | Φ180 | Φ250 | Φ215 | 290 | 210 | 150 | |
8000 | 388+S | 808+S | 1003+S | 42.5 | 55 | 263 | 316 | Φ50 | 35 | Φ75 | Φ35 | Φ219 | Φ250 | Φ215 | 330 | 250 | 150 | |
10000 | 388+S | 835+S | 1022+S | 42.5 | 55 | 270 | 336 | Φ50 | 35 | Φ75 | Φ35 | Φ219 | Φ250 | Φ240 | 330 | 250 | 200 | |
15000 | 398+S | 907+S | 1107+S | 50 | 60 | 270 | 391 | Φ60 | 85 | Φ90 | Φ40 | Φ245 | Φ300 | Φ275 | 380 | 280 | 200 | |
20000 | 398+S | 907+S | 1107+S | 50 | 60 | 270 | 391 | Φ60 | 85 | Φ120 | Φ40 | Φ300 | Φ300 | Φ275 | 440 | 340 | 200 | |
整體直式電液推桿整體結構性能
液壓控制閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等組成，也可根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。一般有推出自鎖，拉回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；電液推桿工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等幾種。整體直式電液推桿主要有以下優點：

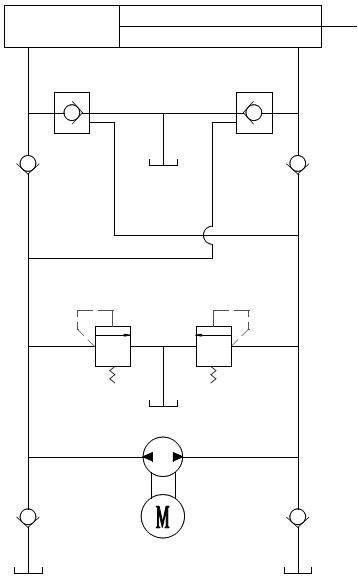

（1）結構緊湊、安裝方便、占據空間小、維護簡單。 （2）可帶負荷起動，具有過載保護功能。 （3）回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變。 （4）推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。 （5）因故斷電，推桿自鎖，避免發生事故。 （6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩沖外來沖擊力，行程控制精確（≥0.5mm） （7）機電液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不滲油，在惡劣的 工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長。 電液推桿工作原理圖

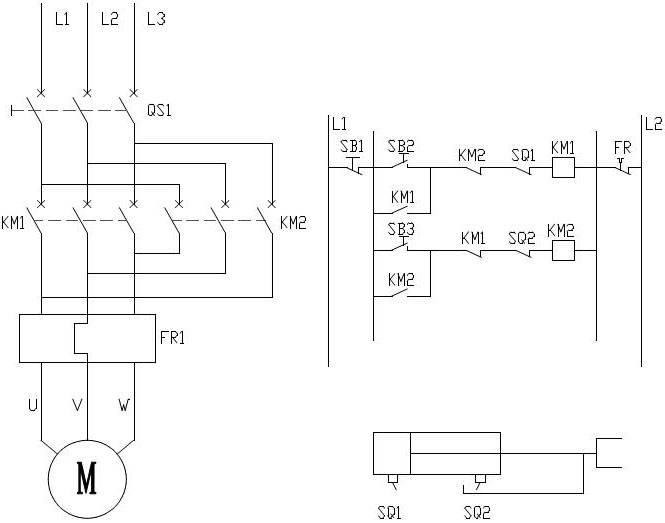

整體直式電液推桿電控原理圖 注：SQ1、SQ2為電液推桿外行程限位開關（220V，常閉型接近開關，型號：BLJ12A4-4-J/DM），外行程裝置及接近開關為選購配件，用戶若無特別注明，則不帶外行程裝置及接近開關。
